閉式冷卻水塔技術方案

一、貨物需求一覽表

二、 設備功能及用途

1. 設備功能

閉式冷卻水塔是用來為步入式溫濕度環境倉及快速溫變環境箱提供冷卻降溫服務的一種公用動力設備。

可服務設備如下：

1) 240m3步入式溫濕度環境倉。

2) 96m3步入式溫濕度環境倉。

3) 400L快速溫變環境箱。

4) 1m3快速溫變環境箱。

5) 2m3標準溫濕度環境箱。

2．執行標準：

1) 符合GB/T 50050-2017 工業循環冷卻水處理設計規范

2) GB 19762-2007 清水離心泵能效限定值及節能評價值

3) JB/T 8098 泵的噪聲測量與評價方法

4) GB 50184-2011 工業金屬管道工程施工質量驗收規范

5) GB/T 24919-2010 工業閥門安裝使用維護一般要求

三、 設備的總體要求

1. 主要技術參數

1) 出水溫度：≤32℃；進出口水溫差：≤5℃。

2) 出水壓力：4bar。

3) 出水流量：≥120m3/h。

4) 熱交換能力：≥300KW。

5) 水管接口（預估）：1路DN40、1路DN40、1路DN25、2路DN50、2路DN50。

6) 水質要求：具有過濾器、除垢、軟化裝置，可以去除水中的Ca2+、Mg2+。

過濾器：系統補水管、水泵進水管道、設備換熱器進水處分別配置Y型過濾器，可以

過濾顆粒狀雜質。

除垢儀：可以打破鈣鎂離子在水中的結垢鏈。

2. 設備組成：

四、 設備的工作條件

1. 環境溫度：10℃～37℃。

2. 環境濕度：≤90%R.H。

3. 電源： AC380V±15%，50Hz，三相五線制，投標文件中要說明設備整機運行功率及

供電要求。

4. 使用時間：24小時連續工作。

五、 閉式冷卻水塔主體部分（包括所有附件）

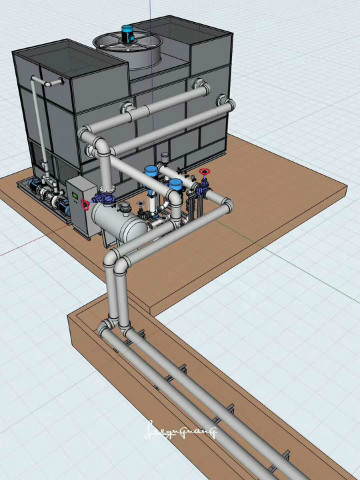

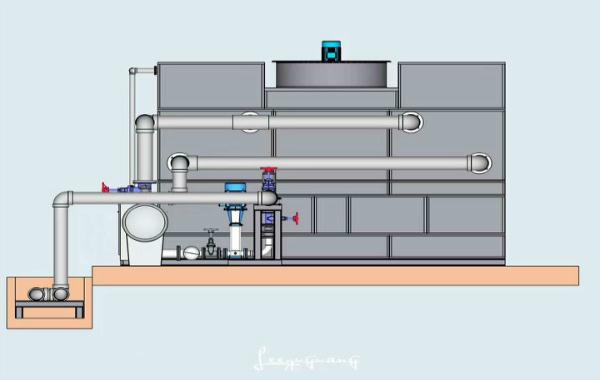

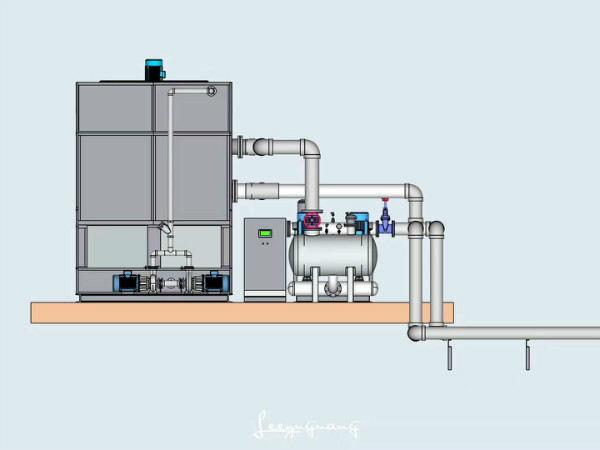

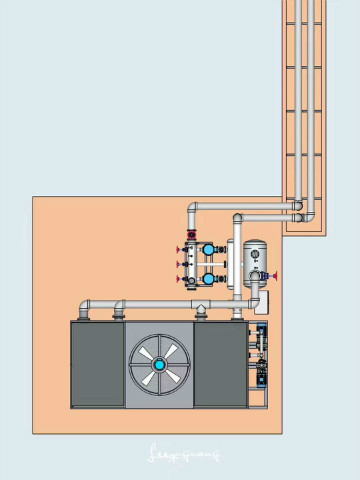

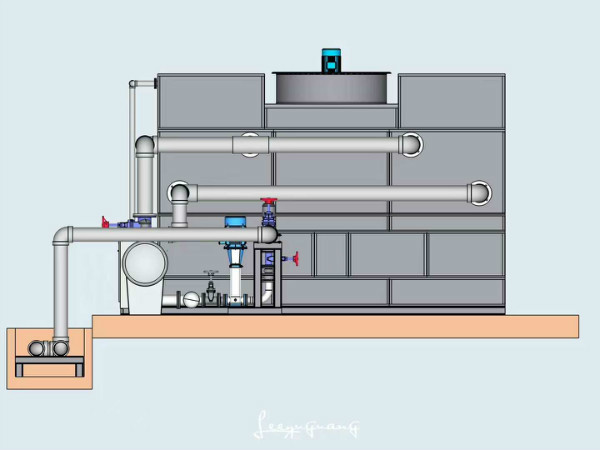

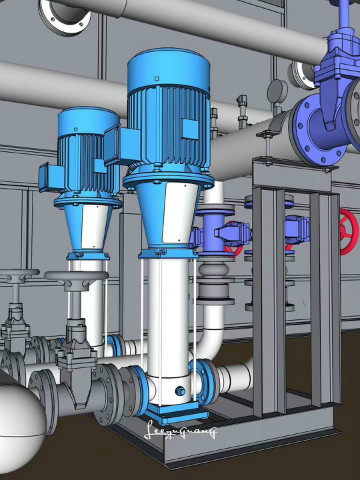

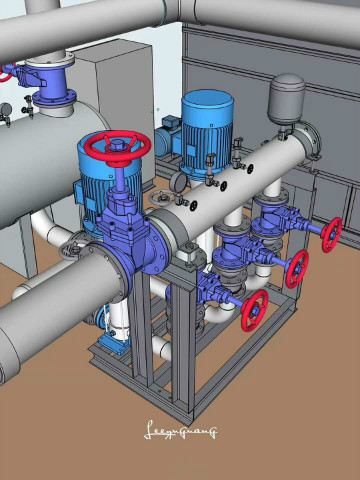

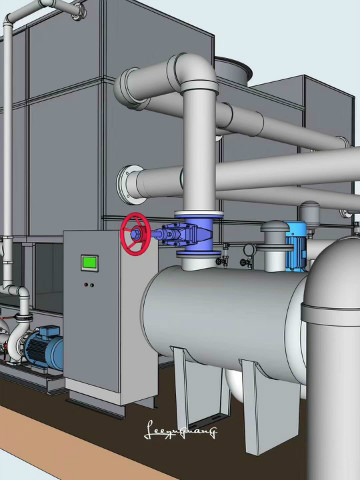

1. 水泵要求：共配置3套水泵機組（2用1備），每組水泵可獨立控制、獨立切換。

1) 運行自動切換要求：具有邏輯控制程序軟件，若首次開機為1#泵，則第二次開機啟動2#水泵，以此輪流開停，使系統保持使用均衡，避免出現一臺水泵因長期使用而陳舊毀壞，另外一臺處于嶄新狀態的現象。

2) 故障自動切換需求：當1#泵故障，控制器接收信號后立即啟動備用泵2#，同時停止故障泵運轉并輸出報警。

3) 水泵品牌為浙江“南方”泵業同等及以上等級，宜采用高效節能低噪聲水泵。        材質：軸、防護板等主要過水部件均采用SUS304不銹鋼材質。

4) 水泵管路接口應采用法蘭，水泵及馬達采用不銹鋼防雨罩防水保護，能滿足戶外長期無障礙使用條件，水泵機組的吸水管、出水管需要設置軟接頭等減振裝置；水泵機組應設置橡膠隔振墊；電機功率大于3KW時水泵應做減振處理。

2、 閉式冷卻塔

1) 采用框架承重結構或者混凝土基礎承重結構形式；若采用框架結構，應采用型鋼（如槽鋼、角鋼等）制造，鋼構件應進行防腐處理；框架各構件的連接應采用焊接或螺栓連接。

2) 水塔檢修裝置：冷卻塔應設置檢修門，便于冷卻塔塔體內部的檢修，冷卻塔應配備爬梯，冷卻塔上部應安裝不低于1.1米的護欄，便于冷卻塔上部結構的檢修。

3) 配備自動/手動補水裝置（不銹鋼浮球閥）；冷卻塔補水裝置建議采用浮球閥控制，以便達到靈敏、可靠的性能，能夠及時地補充冷卻塔在運行期間所蒸發的水分；同時配備溢流口及排污閥；出水口需配置不銹鋼過濾器過濾雜物。

4) 冷卻水塔是放置在室外，所有部件（包括螺母螺釘）均采用高耐腐蝕鍍鋅管或304不銹鋼材質，機組設計壽命至少15年以上。

3、風機

1) 需要配置專用風機，其性能（風量及風壓）應能滿足冷卻塔對風量和風壓的要求，當閉式冷卻塔多單元塔體組合時，應考慮風機在并聯布置時與多臺風機同時工作狀態下的性能及穩定性。

2) 風機安裝于閉式冷卻塔的頂部，風機的支座應固定在冷卻塔上箱體的框架上，風機與支座應采用螺栓連接，要求強度可靠，表面光潔，各截面過渡均勻，無裂縫、缺口、毛刺；風機應配置全封閉室外型電動機。

3) 風機軸承應采用進口NSK軸承或同等品質知名品牌。

4) 風機上方需要設置經熱鍍鋅材質的風機擋網，以防止異物進入冷卻塔內。

5) 水溫控制風機：由于采用風機溫度控制，在環境溫度較低的條件下，風機停止運行，大大節約了能源。

4、噴淋水系統

1) 系統采用重力或噴淋布水，包括水過濾器、噴淋循環水泵、噴淋布水系統等，要求散水孔光滑，分布合理，布水均勻，積水深度不小于50mm。

2) 噴淋水泵為全封閉式外型，采用國內外一線水泵品牌，使用壽命不低于15年，噴淋水泵的金屬支架均做防腐處理。

5、冷卻盤管

1) 所采用的冷卻盤管材質應為無縫磷脫氧紫銅管，坡向設計與水流方向一致，停機時利于冬季排空，冷卻水可在15分鐘內完全排出，散熱盤管檢修時，拆開冷卻塔側板，單根盤管能夠方便地從塔體側面抽出。

2) 每組換熱管需要應先經過預檢和壓力實驗，合格后再組裝，冷卻盤管組裝完成后應試驗，以確保無泄漏。

3) 進出口母管、法蘭（需要配對）采用304不銹鋼材質。

6、電動機

1) 電動機為國際一流品牌全封閉式外型，防護等級不低于IP55,絕緣等級為F級，質量等級不得低于ABB、西門子或以上品牌；電動機應為防潮、防水電動機。

7、水箱

1) 補水水箱體積：不小于1m3。

2) 水箱制作驗收標準：參照國標02S101及圖紙要求制作、驗收；水箱材質選用SUS304不銹鋼板，不可有漏水、滲水現象；水箱底部設計有排水閥門。

8、管材、閘閥 、配件、輔材要求

1) 管材：冷卻水管采用鍍鋅鋼管，管壁厚度依國標為準，品牌為“珠鋼”同等及以上級別；冷卻塔排/溢水管均采用SUS304不銹鋼。

2) 閘閥：大于或等于DN65閥門采用SUS304不銹鋼材質，品牌采用“建大”或同等及以上品牌；小于DN65閥門采用全銅材質，采用“埃美柯”同等及以上品牌，承壓不小于2bar；浮球閥、排氣閥采用“埃美柯”或同等及以上品牌；不銹鋼Y型過濾器、不銹鋼消聲止回閥、不銹鋼渦輪碟閥采用“建大”或同等及以上品牌；給水球閥采用聯塑或同等以上品牌。

3) 水管配件：如彎頭、三通、大小頭等均采用鍍鋅國標無縫水管配件，承壓不小于2bar；閥門配件如鑄鋼法蘭片/鍍鋅螺栓/橡膠墊，冷卻管道支架等均達到國標要求。

4) 壓力表、溫度計（0~50℃）采用富陽及以上等級品牌；室外管道絕熱保溫，采用B1級橡塑發泡材質，品牌為“神州”同等及以上。

六、 控制系統

1.控制方式

1) 控制系統的設定方式：應具有標準和自定義條件設置的控制程序，同時可滿足用戶自定義設置要求。

2) 建議采用主控箱，并配有遠控的方式，使系統開停只需操作“開”、“關”按鈕，室內液晶顯示界面可清晰反映出各運行部件狀態及故障代碼。

3) PLC控制系統采用德國西門子同等及以上品牌。

4) 設備必須提供緊急暫停按鈕功能。

2. 傳感器

所有傳感器應提供獨立第三方計量報告：

1) 溫度傳感器：Pt100。

品牌：德國JUMO同等及以上品牌。

量程：0～50℃。

精度：≤ ±0.15℃(25℃時) 。

3. 安全系統：

該設備必須具有良好的電器安全保護和機械防護，整機具有的安全系統是獨立

于控制系統以外并符合中國國家安全標準，能夠防止誤操作等保護裝置（必備）。

1) 漏電保護器。

2) 過溫保護器。

3) 保險絲及空氣斷路器。

4) 冷卻水塔外設置急停按鈕。

5) 各運動部件都采用軟連接方式，有效消除應力，杜絕“共振”的發生。

6) 缺水保護。

七、 安裝技術要求

1) 本項目涉及的所有設計、安裝、施工等均由閉式冷卻水塔供應商負責，招標方僅負責提供所需場地、水源、電源。

2) 供應商在安裝設計施工過程需綜合考慮整體布局的合理性、設備的安裝位置、通風管路走向、穿墻洞口的位置等，同時還要考慮到諸如電源配置等附屬設施，主要涵蓋如下幾類：

l 冷卻塔、冷卻水泵基礎。

l 管道、閥門的安裝。

l 管道穿墻、穿地面的開挖 。

l 管道、閥門的清洗 。

l 控制電源的安裝。

3) 閥門安裝前，每批（同牌號、同規格型號）數量要檢查，如有漏、裂不合格的應及時更換。

4) 管道與法蘭閥門連接時,管道法蘭應垂直于管子中心線，法蘭表面相互平行，且管子和焊縫不得凸出法蘭密封面；法蘭襯墊宜采用橡膠石棉墊。

5) 管道安裝完工后，在連接未端設備前，按分支、環路進行清洗排污，直至排到水中的水不夾帶泥砂、鐵屑等雜質，水質透明澄清為止。

6) 管道完工后即可進行焊口刷油與絕熱施工；刷油厚度應均勻，不得有脫皮、起泡、漏刷等現象；管道刷油，所有管道表面需進行防腐處理，管道刷油前先應清除被刷物體表面的灰塵、污垢、銹斑至及焊渣等要求；然后刷紅丹防銹漆不少于兩遍；管道支、吊架表面加刷灰色磁化漆不少于兩遍。

7) 除埋地或走管溝外，室外所有走管均需用鋁皮包裹，保證美觀。

8) 管道鋪設過程中，涉及穿墻、地溝開挖時要求不影響建筑主體結構；穿墻洞和管溝位置要準確，符合管洞大小要求。

9) 安裝完成后,連接原冷卻水主管道，加注空調管道清洗劑一起進行清洗。

10) 對冷卻水進行酸堿平衡，并加注殺菌劑、滅藻劑、阻垢緩蝕劑。

11) 以上清洗過程至少清洗三遍，確保清洗后的管道對冷卻循環水水質無污染。

八、 ★質保、維護保養及培訓

1) 質保期：從設備驗收完成之日起一年保修期。

2) 備件：供應商免費提供質保期間所有易損易耗備件。

3) 售后服務：供應商負責售后服務，富有經驗的本地員工將在接到用戶通知后24小時

內做出響應，并在2個工作日內派遣工程師到用戶現場檢查和修理。服務工程師確認的損壞部件5個工作日內更換。

4) 培訓：供應商提前提供培訓計劃及培訓資料；培訓時間由投標人根據設備難以程度及用戶操作水平具體而定，但投標人必須要保證培訓效果，即用戶能夠獨立完成設備操作；培訓內容投標人根據設備的實際情況但不限于以下內容：

a. 設備構造

b. 設備工作原理

c. 設備日常維護保養

d. 設備硬件操作培訓

e. 設備軟件培訓

f. 設備安全培訓

	塔體：采用FRP（玻璃鋼）制成，表面彩用進口原料，含抗紫外線，數十年如新，表面光潔，耐老化，頑強應對各種惡劣天氣，長期日曬，耐酸雨腐蝕，使用壽合15年以上。
塔內金屬結構經過熱鍍鋅處理，熱鍍鋅是一種有效的金屬防腐方式，主要用于各行業的金屬結構設施上，將除銹后的鋼件浸入500℃左右融化的鋅液中，使鋼構件表面附著鋅層，從而引到長期防腐的目的，引進高科技先進設備，國際一流生產工藝。
	冷卻塔采用全封閉冷卻塔專用電機三相380VAC/50HZ，防護等級F級，適用于高溫高濕環境下長期連續工作 ，具備安全可靠特點，使用壽命15年以上，也可依用戶要求配置 指定品牌電機及相應變頻器。
冷卻塔散熱系統 冷卻塔散熱填料，填料為難燃型材料，達家B1級難燃標準，集導風，散熱和收水三重功率于一體設計，最大限度的將濕空氣中的水分留在冷卻塔內，漂水率最低至1.00072% ，帶塔隔斷的獨立風機運行系統，冷量控制更加的靈活。
	擁用專業的安裝服備人員培訓基地，對安裝人員進行統一標準化培訓，嚴格考 核，確保為用戶帶來專業放心的安裝服務人員，快速售后 1小時快速響應 4小時內上門維修.....
