菱電無風機冷卻塔

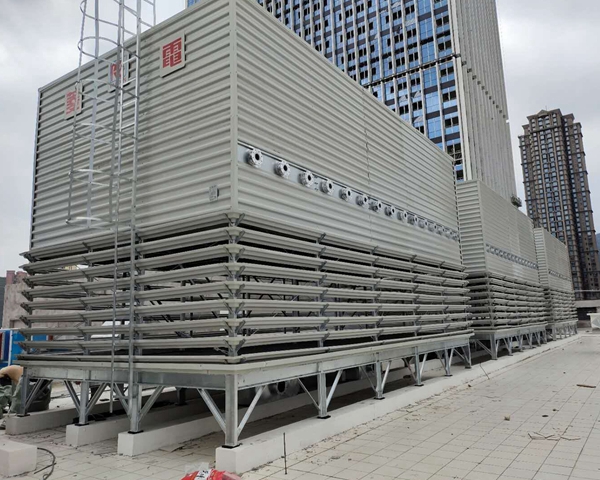

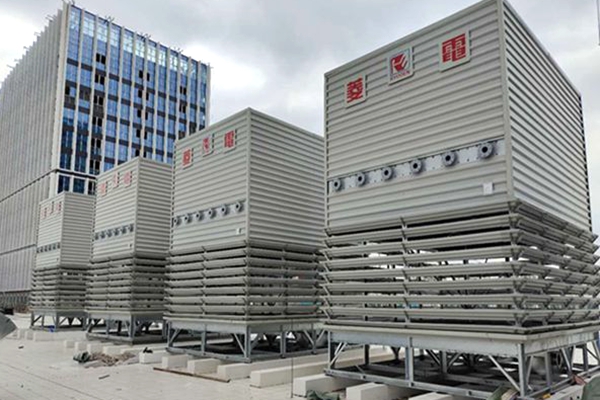

方形橫流式冷卻塔
1 塔體
(a)塔體外型線條簡潔、美觀大方，應具有與建筑物相協調的特點，外表面的顏色應與買方共同確定。
(b)其內外支撐為熱浸鍍鋅鋼架應使整塔堅固、穩定性好，具有防腐蝕能力，滿足使用20年年限要求。
(c)塔體外殼均為強化玻璃鋼制造，面板機壓成型里外光滑（不得偏離），不受季節變化影響。
(d)采用現場組合安裝方式，設計時應考慮便于運輸及安裝。
頂層面板應有足夠強度，滿足檢修安裝要求。為實現均勻布水，播水盒內設置噴頭式布水（不得偏離），并設置播水盆蓋防止水污染。
(e)上部風筒應配合風機和電機安裝位置設計，風筒上應設置熱鍍鋅鋼網，防止異物墜落， 保護電機和風機。風筒采用優質加厚玻璃鋼材料制成。
(f)塔體應設計有熱浸鍍鋅鋼扶梯帶安全鼠籠（不得偏離）上到塔頂平臺，檢修門處配爬梯（不得偏離）以便進出檢修。
(g)塔內設有寬敞的檢修走道，可方便對塔內部進行維護保養。
(h)頂板帶防滑花紋，能承重100kg/m2（不得偏離）。
(i)外底框架、支撐立柱為150＃熱浸鍍鋅鋼（不得偏離）確保穩固。

2 集水盆
(a)集水盤強化玻璃鋼制造，不受季節變化影響。
(b)集水盆在貯水后應無滲漏現象。
(c)集水盆的容水量及高度應保證在啟動冷卻泵后不出現水被抽空現象及停泵后不出現大量水溢流現象。
(d)多臺塔并聯使用時，集水盆應有內連通設計或在集水盆上設有安裝連通管的法蘭。
(e)集水盆應設有自動給水裝置及閥門、手動補水口、出水口、滿水溢流口、排污口。
(f)中心水缸為熱浸鍍鋅鋼材質（不得偏離），具有抗震動及冬天具有不凍裂的特性。

3 配水系統
(a)冷卻水布水均勻布灑在填料頂部。
(b)采用重力池加噴頭布水模式，選用的噴頭應為大口徑，不堵塞，內部無活動件，免維護時間長，正常使用壽命應大于15年，冷卻水能與空氣在填料中充分熱交換。應控制冷卻塔的漂水率，配置的收水系統應具有高收水效率和低空氣阻力，漂水率應小于0.005%。
(c)布水盆蓋板采用碟型螺母固定（不得偏離），以方便檢修及增加安全性。
4 淋水填料
(a)填料材料應選用冷卻效率高、親水性強，阻力小，水膜均勻，收水性好；使用能發揮最高熱效率的阻燃PVC原生材料；其氧指數應不小于32，厚度不能少于0.32mm。使用壽命要求≥12年。
(b)填料安裝時要求間隙均勻、頂面平整、無塌落和疊片現象，填料片不得穿孔破裂。
(c)能提供最佳的空氣與熱水的接觸面而產生最有效的熱交換作用。
(d)填料設計宜易于安裝和取出清洗，不得用膠水粘接。
(e)填料片要求能在50℃溫度下正常運行。
5 風機及電機
(a)風機特性參數應符合設計工況要求，其主要配件（如電機、減速器）應符合有關技術規定。
(b)風機應采用進口品牌（不得偏離）機翼型高效率、高強度葉輪結構，風機葉片材料為鋁合金，要求強度可靠，表面光潔，各截面過渡均勻、無裂紋、缺口、毛刺、氣泡等缺陷，正常使用壽命要求大于15年。
(c)風機軸承應便于調整、維護，潤滑劑更換的維修時間表應在維修手冊內提供。
(d)風機傳動系統采用皮帶傳動型式，皮帶輪應與風機同時進行靜平衡試驗，皮帶應選用高質量進口品牌皮帶（不得偏離），正常使用壽命要求大于10000小時。皮帶減速器內配置進口軸承。
(e)電機應便于安裝、調整。電機應能滿足在當?shù)氐貐^(qū)的環境中存儲和連續運行。電動機的電流值，不應超過額定電流值。實測耗電比不大于0.35kW/(m3/h)，電機防護等級IP55，絕緣等級F級。
6 螺栓
采用熱浸鍍鋅材質（不得偏離）不接受冷鍍材質。
五、冷卻塔詳細技術指標（評分標準）
1、 基本參數
1.1 冷卻塔類型：？
1.2 冷卻塔型號：：
1.3 冷卻循環水量：？m3/h；
1.4 均為？m3/h模塊組合；
1.5 進水溫度／出水溫度：37℃／32℃，可降溫5℃；
1.6 環境干球／濕球溫度：31.5℃／28℃；
1.7 冷卻能力：≧？ kcal/h；
1.8 噪音：在國標處噪音不大于？分貝；
1.9 電源：380V／3P／50Hz；
1.10 水質要求：ＰＨ值＝６—８；
2、 設計參數
2.1 氣水比：0.68 kg/kg；
2.2 水阻：38kPa；
2.3 飛水損失：≤0.001%；
2.4 蒸發損失：≤0.833%；
2.5 凈重／運行重量：不大于？ kg／？ kg；

3、 風機參數
3.1 風扇形式：機翼型；
3.2 風量：356200m3/h；
3.3 總靜壓：75 Pa；
3.4 風扇轉速：320r/min；
3.5 風葉直徑（Φ）：2,400 mm；
3.6 葉片數量：4片／套；
3.7 電機形式：全封閉防水型；
3.8 傳動方式：皮帶傳動；
3.9 電機功率：7.5 kW；
3.10 電機啟動方式：Y—△；
4、 主要尺寸
4.1 長×寬×高（Ｌ×Ｗ×H）：9,120×4,300×3,700 mm（600 m3/h）；
4.2 進水管尺寸（DN）：150mm；
4.3 出水管尺寸（DN）：200mm；
4.4 溢水管／排水管尺寸（DN）：80mm／80mm；
4.5 自動／手動補水尺寸（DN）：25mm／40mm；
5.所投貨物的參數指標需與實際供貨產品相符,否則視為驗收不通過。
